CHAIN-D-SSQH140   柔性控制拖鏈電纜

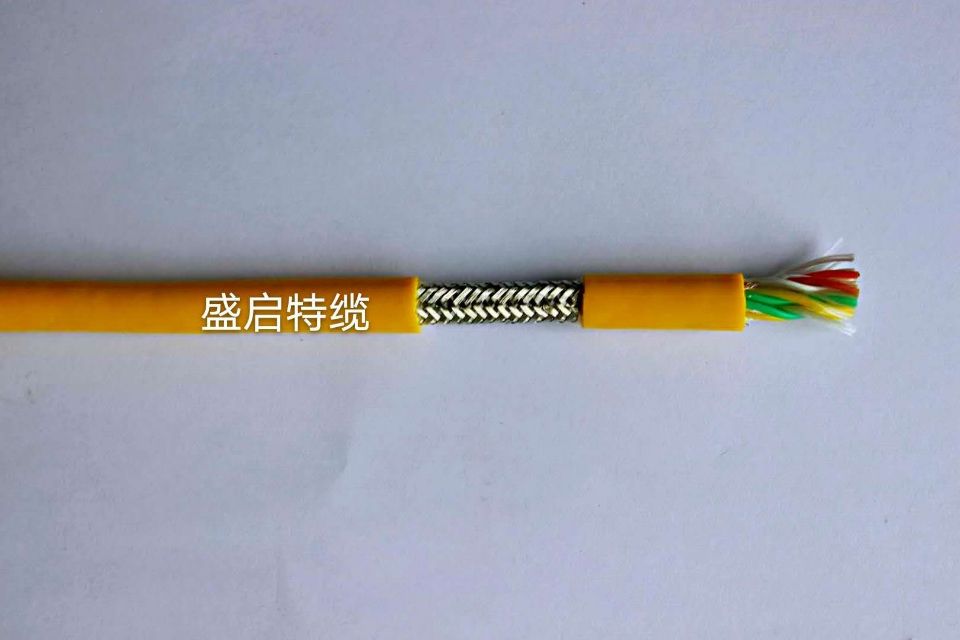

產品構造

l  導體：多股精絞無氧銅絲，符合 VDE0295 CLASS 5 標準

l  絕緣材質：特殊復合絕緣材料

l  線芯區分：黑色芯線白色數碼編號或彩色芯線

l  成纜：最優節距絞合成纜或對絞短節距精細絞合

l  加強件：中心及邊間隙填充抗拉原件

l  屏蔽：鍍錫銅絲90%的遮蔽率，更好的保證信號傳輸

l  護套材料： 耐磨、耐油PVC/聚氨酯（PUR）護套

l  電纜顏色：黑色、灰色、橙色、綠色

技術說明

l  額定電壓Uo/U：300/300V（0.10~0.4mm2）

                                           300/500V（0.50~16mm2）

l  測試電壓： 1500V/5min（0.10~0.4mm2）

                                   2000V/5min（0.50~16mm2）

l  最小彎曲半徑：移動安裝: 6×D(電纜外徑)

              固定敷設: 4×D(電纜外徑)

l  使用溫度：移動安裝:-20℃+70℃

固定敷設:-30℃+70℃

l  最大拉力:15 N /mm2

l  阻燃性：符合IEC60332-1

l  耐油性：符合VDE0281第13部分

特性要求

◆柔性, 耐彎曲性

◆小彎曲半徑,性能穩定

◆良好的耐油性,耐磨性,耐寒性

符合認證：  CE   RoHS

應用范圍

廣泛應用于智能制造行業作控制連接線和信號傳輸,在有彎曲要求的控制單元中,專為在持續彎曲、自由移動和強制運動的拖鏈系統中，同時能保持電纜柔軟移動的場合的要求。
