CHAIN-DCP-SSQH160   柔性拖鏈屏蔽電纜

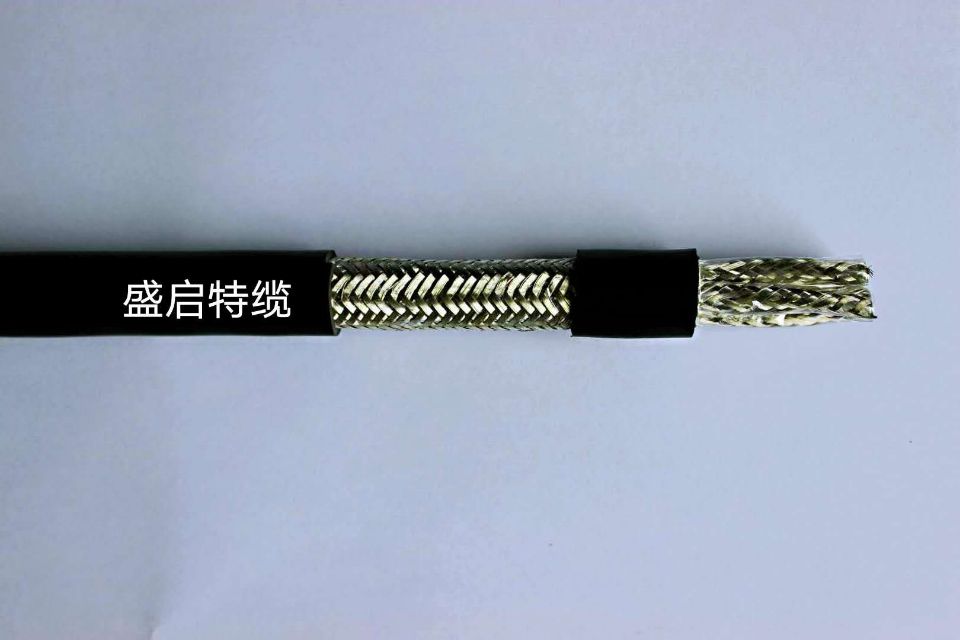

產品構造

l  導體：多股精絞無氧銅絲，符合 VDE0295 CLASS 5 標準

l  絕緣材質：特殊復合絕緣材料

l  線芯區分：黑色芯線白色數碼編號或彩色芯線

l  成纜：最優節距絞合成纜或分組短節距精細絞合

l  加強件：中心及邊間隙填充抗拉原件

l  內屏蔽層：鍍錫銅絲編織85%遮蔽率

l  外屏蔽層：鍍錫銅絲編織

l  護套材料： 耐磨、耐油PVC/聚氨酯（PUR）護套

l  電纜顏色：黑色、灰色、橙色、綠色

技術說明

l  額定電壓Uo/U：300/300V（0.10~0.4mm2）

                                           300/500V（0.50~16mm2）

l  測試電壓： 1500V/5min（0.10~0.4mm2）

                                   2000V/5min（0.50~16mm2）

l  最小彎曲半徑：移動安裝: 6×D(電纜外徑)

              固定敷設: 4×D(電纜外徑)

l  使用溫度：移動安裝:-20℃+70℃

固定敷設:-30℃+70℃

l  最大拉力:15 N /mm2

l  阻燃性：符合IEC60332-1

l  耐油性：符合VDE0281第13部分

特性要求

◆柔性, 耐彎曲性

◆特抗拉,抗撕裂,性能穩定

◆優良的耐油性,耐磨性,耐寒性

符合認證：  CE   RoHS

應用范圍

廣泛應用于智能制造行業作控制連接線和信號傳輸,在有彎曲要求的控制單元中，專為在持續彎曲、自由移動和強制運動的拖鏈系統中,同時能保持電纜柔軟移動的場合的要求。鍍錫銅絲編織屏蔽保證數據和脈沖傳輸的可靠并且保護其不受電磁干擾。
